Bij de elektriciteit in een oude woning blijft soms spanning staan op de lamp als de schakelaar uit staat en blijft een ledlamp branden. Hoe kan dat?

Antwoord

Beste Rudolf,

Het kan soms gebeuren dat een LED lamp continue heel lichtjes blijft branden, zelfs al staat de schakelaar uit. De reden hiervoor is typisch dat de lichtschakelaar de neutrale lijn onderbreekt i.p.v. de lijn onder spanning. Het binnenhuis elektriciteitsnetwerk bevat op z'n minst 3 draden. Je hebt de grond - deze is typisch geel-groen gekleurd en voert nooit stroom. Je hebt dan de "live" draad. Deze is normaal bruin gekleurd en hier zit de 220V AC spanning op. Deze voert de stroom aan. Tot slot heb je de "neutrale" lijn, die normaal blauw is. Deze bevindt zich op een nulspanning tov de grond en voert de terugstroom.

Je kan op 2 manieren een lichtschakelaar monteren. De aangewezen manier is om de schakelaar de bruine draad te laten onderbreken. Op die manier kan er geen stroom door de lamp vloeien en zal de lamp dus uit zijn. Het is ook mogelijk om de schakelaar zo te monteren dat ze de blauwe, neutrale lijn onderbreekt. In dit geval blijft er wel degelijk 220V spanning toe komen op de lamp, maar er kan normaal geen stroom vloeien en zal de lamp dus normaal ook uit zijn.

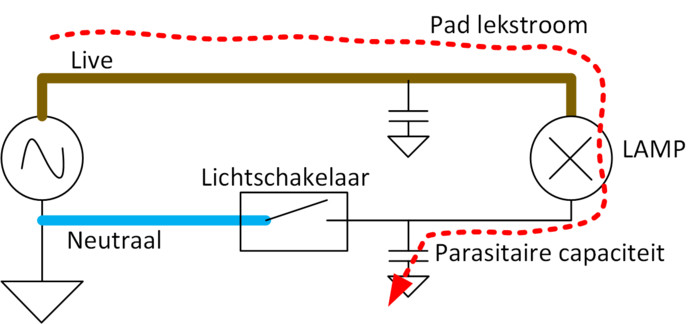

Tot zover de theorie. In de praktijk moet je nog rekening houden met parasitaire capaciteiten. Er zal steeds een parasitaire capaciteit naar de grond zijn, hoe langer de kabels, hoe meer capaciteit naar de grond. Door deze parasitaite capaciteit naar de grond kan een zeer zwakke lekstroom lopen. Zoals je kan zien op de tekening hieronder, kan er wel degelijk een stroom door de LED lamp lopen als de lichtschakelaar de blauwe "neutrale" lijn onderbreekt. Met klassieke gloeilampen of halogeenspotjes was dit niet zo'n probleem. De lekstroom die kan vloeien is veel te laag om dat soort lampen effectief te laten branden. Moderne LED verlichting is echter zo efficient, dat zelfs met een uiterst kleine lekstroom, de lamp nog steeds heel lichtjes zichtbaar kan branden.

Groetjes,

Nick
